電器符號大全

V--------聚氯乙烯絕緣或護套

ZR-------阻燃型 徐州盛勤測控技術有限公司 www.mjzmv.cn

NH-------耐火型 徐州盛勤測控技術有限公司 www.mjzmv.cn

WDZ-----無鹵低煙阻燃型

WDN-----無鹵低煙耐火型

例如：徐州盛勤測控技術有限公司 www.mjzmv.cn

SYV 75-5-1(A、B、C）

S: 射頻 徐州盛勤測控技術有限公司 www.mjzmv.cn

Y:聚乙烯絕緣

V:聚氯乙烯護套

A：64編

B：96編

C：128編

75：75歐姆

5：線徑為5MM

1：代表單芯

SYWV 75-5-1

S: 射頻

Y:聚乙烯絕緣

W:物理發泡 徐州盛勤測控技術有限公司 www.mjzmv.cn

V:聚氯乙烯護套

75：75歐姆

5：線纜外徑為5MM徐州盛勤測控技術有限公司 www.mjzmv.cn

1：代表單芯

例如：徐州盛勤測控技術有限公司 www.mjzmv.cn

RVVP2*32/0.2 RVV2*1.0 BVR

R: 軟線

VV:雙層護套線

P屏蔽

2：2芯多股線

32：每芯有32根銅絲

0.2：每根銅絲直徑為0.2MM

ZR-RVS2*24/0.12

ZR: 阻燃 徐州盛勤測控技術有限公司 www.mjzmv.cn

R: 軟線 徐州盛勤測控技術有限公司 www.mjzmv.cn

S:雙絞線

2：2芯多股線 徐州盛勤測控技術有限公司 www.mjzmv.cn

24：每芯有24根銅絲

0.12：每根銅絲直徑為0.12MM 徐州盛勤測控技術有限公司 www.mjzmv.cn

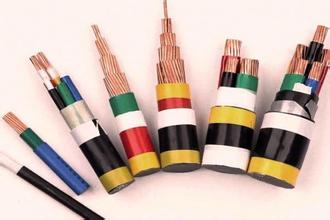

RV--------銅芯氯乙烯絕緣連接電纜（電線）

AVR-------鍍錫銅芯聚乙烯絕緣平型連接軟電纜（電線）

RVB-------銅芯聚氯乙烯平型連接電線

RVS-------銅芯聚氯乙烯絞型連接電線

RVV-------銅芯聚氯乙烯絕緣聚氯乙烯護套圓形連接軟電纜

ARVV------鍍錫銅芯聚氯乙烯絕緣聚氯乙烯護套平形連接軟電纜

RVVB------銅芯聚氯乙烯絕緣聚氯乙烯護套平形連接軟電纜

RV－105---銅芯耐熱105℃聚氯乙烯絕緣聚氯乙烯絕緣連接軟電纜

AF－205徐州盛勤測控技術有限公司 www.mjzmv.cn

AFS－250

AFP－250 鍍銀聚氯乙氟塑料絕緣耐高溫－60℃~250℃連接軟電線

 徐州盛勤測控技術有限公司 www.mjzmv.cn

規格采用芯數、標稱截面和電壓等級表示

 徐州盛勤測控技術有限公司 www.mjzmv.cn

①單芯分支電纜規格表示法：同一回路電纜根數＊（1*標稱截面），0.6/1KV， 如：4*(1*185)+1*95 0.6/1KV

②多芯絞合型分支電纜規格表示法：同一回路電纜根數＊標稱截面，0.6/1KV，如：4**185+1*95 0.6/1KV

 徐州盛勤測控技術有限公司 www.mjzmv.cn

③多芯同護套型分支電纜規格表示法：電纜芯數×標稱截面-T，如：4×25-T

礦用鎧裝控制電纜；MKVV22,MKVV32 2*0.5,3*0.75,4*4,------37*1.5mm

鎧裝控制電纜；KVV22,KVV32,KVVR22 2*0.5,3*0.75,4*4,------37*1.5mm

 徐州盛勤測控技術有限公司 www.mjzmv.cn

鎧裝屏蔽控制電纜KVVP-22,RVVP-22,KVVRP-22,KVVP2-22,KVVRP2-22

2*0.5,3*0.75,4*4,------37*1.5mm

鎧裝阻燃控制電纜;ZR-KVV22,ZR-KVV32,ZR-KVVR22

2*0.5,3*0.75,4*4,------37*1.5mm

徐州盛勤測控技術有限公司 www.mjzmv.cn

鎧裝阻燃屏蔽控制電纜; ZR-KVVP22,ZR-KVVRP22,ZR-KVVP2-22,ZR-KVVRP2-22

2*0.5,3*0.75,4*4,------37*1.5mm

鎧裝通信電纜;HYA22,HYA23,HYA53,HYV22,HYV23

5對,10對------2400 對,0.4-0.5-0.6-0.7-0.8-0.9線徑

鎧裝充油通信電纜;HYAT22,HYAT23,NYAT53

5對,10對------800對 0.4-0.5-0.6-0.7-0.8-0.9線徑

 徐州盛勤測控技術有限公司 www.mjzmv.cn

鎧裝阻燃通信電纜; ZR-HYA22,ZR-HYA23,ZR-HYA53,WDZ-HYA23,WDZ-HYA53

5對,10對------2400對,0.4-0.5-0.6-0.7-0.8-0.9線徑

礦用鎧裝阻燃通信電纜;MHYA22,MHYV22,MHYA32,MHYV32

5對,10對------200對,0.5-0.6-0.7-0.8-0.9-1.0線徑

 徐州盛勤測控技術有限公司 www.mjzmv.cn

鎧裝計算機電纜；

DJYVP22,ZR-DJYVP22,DJYVRP22,DJYPV22,ZR-DJYPV22DJYPVR22

DJYPVP22,DJYPVRP22,ZR-DJYPVP22,ZR-DJYPVPR22

1*2*0.75  2*2*1.0  3*2*1.5   ------30*2*1.5mm

鎧裝鐵路信號電纜；

PZY23,PTY23,PZY22,PTY22,PZYH23,PTYH23 PZYA23,PZYA22,PZYAH22,PTYAH22,PTYAH32,PZY32

4芯-6芯-8芯-9芯------6

徐州盛勤測控技術有限公司 www.mjzmv.cn

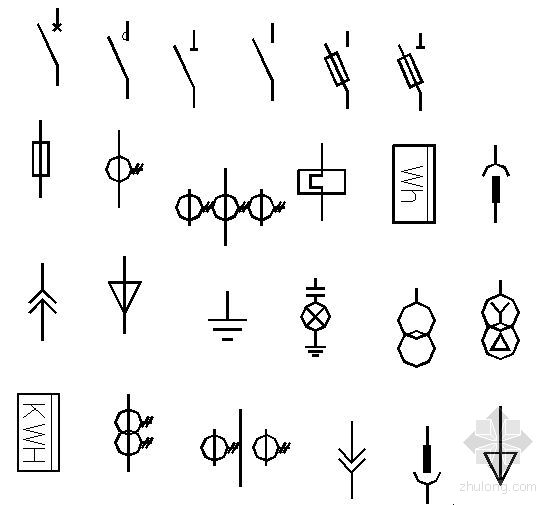

字符電路圖符號大全：

AAT--------電源自動投入裝置

AC---------交流電

DC----------直流電

FU----------熔斷器

G----------發電機

M-----------電動機徐州盛勤測控技術有限公司 www.mjzmv.cn

HG----------綠燈

HR----------紅燈

HW--------白燈 徐州盛勤測控技術有限公司 www.mjzmv.cn

HP---------光字牌

K---------繼電器

KA(NZ)-----電流繼電器(負序零序)

KD---------差動繼電器

KF---------閃光繼電器

KH---------熱繼電器

KM---------中間繼電器

KOF--------出口中間繼電器

KS--------信號繼電器徐州盛勤測控技術有限公司 www.mjzmv.cn

KT--------時間繼電器

KV(NZ)-----電壓繼電器(負序零序)

KP---------極化繼電器 徐州盛勤測控技術有限公司 www.mjzmv.cn

KR----------干簧繼電器

KI----------阻抗繼電器

KW(NZ)------功率方向繼電器(負序零序)

KM-----------接觸器

KA----------瞬時繼電器 ； 瞬時有或無繼電器；交流繼電器

KV---------電壓繼電器

L----------線路  徐州盛勤測控技術有限公司 www.mjzmv.cn

QF----------斷路器

QS----------隔離開關

T---------變壓器

TA---------電流互感器

TV---------電壓互感器

W-------直流母線  徐州盛勤測控技術有限公司 www.mjzmv.cn

YC------------合閘線圈

YT-----------跳閘線圈

PQS----------有功無功視在功率

EUI-----------電動勢電壓電流

SE-----------實驗按鈕

SR------------復歸按鈕

f----------頻率  徐州盛勤測控技術有限公司 www.mjzmv.cn

Q-------------電路的開關器件

FU------------熔斷器

FR------------熱繼電器

KM------------接觸器

KA------------1、瞬時接觸繼電器 2、瞬時 有或無繼電器 3、交流繼電器

KT------------延時有或無繼電器

SB------------按鈕開關

Q-----------------電路的開關器件

FU------------熔斷器

KM------------接觸器 徐州盛勤測控技術有限公司 www.mjzmv.cn

KA------------1、瞬時接觸繼電器 2、瞬時 有或無繼電器 3、交流繼電器

KT------------延時有或無繼電器

SB------------按鈕開關

SA-----------轉換開關

徐州盛勤測控技術有限公司 www.mjzmv.cn

PA-----------電流表  徐州盛勤測控技術有限公司 www.mjzmv.cn

PV-----------電壓表

PJ------------有功電度表

PJR-----------無功電度表

PF------------頻率表

PPA----------相位表  徐州盛勤測控技術有限公司 www.mjzmv.cn

PM------------最大需量表(負荷監控儀)

PPF-----------功率因數表

PW----------有功功率表

PR------------無功功率表
